Zastosowanie

Dodatkowy układ sygnalizacji granicznych wskazań masy ważonej przeznaczony jest dla małych i średnich firm produkujących w większych seriach produkty: przemysłowe, spożywcze, rolne, owocowe lub firm zajmujących się konfekcjonowaniem tych wyrobów. Charakterystyczną cechą oferowanych wag jest proste zadawanie progów ważonej masy lub wartości liczonych elementów - stąd prosta obsługa i niska cena.

Sygnalizacja

Wszystkie wagi firmy MENSOR mogą być wyposażone w dwie diody świecące sy-gnalizujące trzy stany wskazań ważonej masy m. Funkcja ta ma zastosowanie podczas kontroli paczkowanych (konfekcjonowanych) wyrobów w procesie produkcyjnym lub podczas sortowania wyrobów.

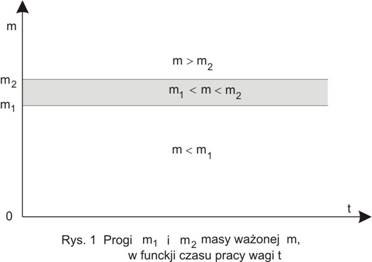

Wartość ważonej masy może znaleźć się w trzech obszarach Rys. 1 tj.
1. Masa ważona jest większa od zadanej masy m₂ : m>m₂
2. Masa ważona m jest mniejsza od masy m₁: m<m₁
3. Masa ważona znajduje się pomiędzy masą m₁ i m₂ m₁<m<m₂

Punkt m₂ odpowiada świeceniu czerwonej diody widocznej na klawiaturze wagi, zaś punkt m₁ świeceniu zielonej diody. Ww. progi nastawia się przez nałożenie na szalkę wagi poprzednio zważonej masy m₁ i m₂ oraz naciśnięcie przycisku Funkcja na klawiaturze. Przycisk ten należy puścić w momencie gdy na wyświetlaczu pojawi się litera "H" (górna granica m₂) lub liter "low" (dolna granica m₁).

Podczas paczkowania lub sortowania produkowanych wyrobów tolerancje ich masy ustawiamy za pomocą progów m₁ i m₂ zaś pole tolerancji zawarte jest:
m₁ < m < m₂

Powyższe pole tolerancji odważanej masy można ustawić dowolnie w granicach dokładności danej wagi tzn. nie może być ono mniejsze od dwóch działek legalizacyjnych wagi.
W produkcji seryjnej, dla ułatwienia dozowania, możliwe jest równoległe połączenie z diodami świecącymi sygnału dźwiękowego.

Opisana wyżej sygnalizacja paczkowania lub dozowania masy odnosi się również do liczenia elementów w procesie produkcyjnym; sygnalizujemy wówczas przekroczenie zadanej liczby elementów.

Wygodną funkcją omawianej sygnalizacji jest zapamiętanie wprowadzonych do wagi progów: m₁ i m₂ po jej wyłączeniu tj. po dowolnym okresie przerwy pracy wagi w momencie jej ponownego włączenia jest ona przygotowana do dalszej pracy.

Dozowanie

Możliwość nastawienia progów: m₁ i m₂ dla celów sygnalizacji może być wykorzystana w procesie automatycznego dozowania. Próg m₁ steruje wówczas prędkością dozownika tzn. zmniejsza tą prędkość w pobliżu maksymalnej wartości masy, zaś próg m₂ służy do wyłączenia dozownika w momencie osiągnięcia maksymalnej masy ważonego materiału.

Układ elektroniczny każdej wagi firmy MENSOR może być dodatkowo wyposażony w dwa optoizolujące układy scalone, do których można przyłożyć maksymalne napięcia 30V i prąd 125mA.

Specjalne algorytmy sterowania procesem dozowania mogą być zaprojektowane przez firmę MENSOR w oparciu o program komputerowy amerykańskiej firmy Advantech uzupełniony elementami wejściowymi i wyjściowymi tej firmy.

opis wyjścia optoizolowanego
