Moduł wagowy typ IM

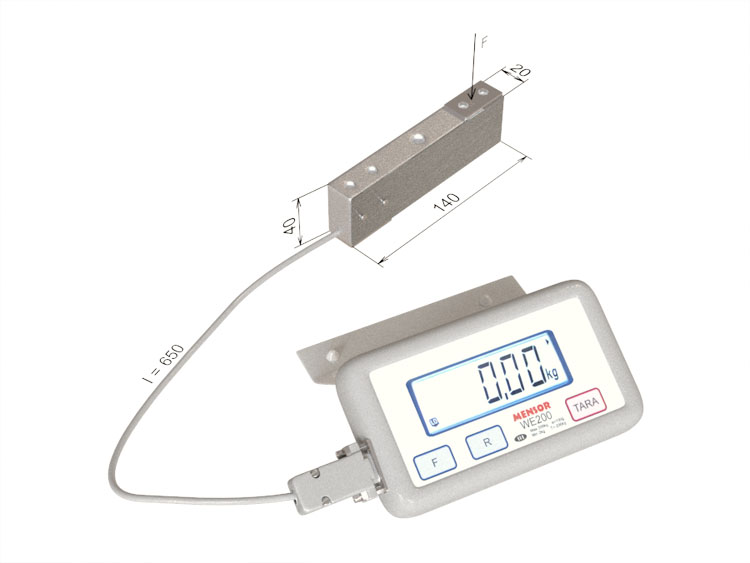

Moduł wagowy typ IM składa się z właściwego modułu wyposażonego w wyświetlacz ciekłokrystaliczny i klawiaturę oraz przetwornika indukcyjnościowego typu IM. Moduł jest zasilany z sieci przez zasilacz stabilizowany 12V/100mA z czterech baterii AA1,5V lub dodatkowego akumulatora wewnętrznego (ładowanego za pomocą zasilacza). Posiada on funkcje: auto-zera, tarowania, liczenia elementów, dodatkowej filtracji, zapamiętywanie wyniku ostatniego ważenia oraz opcjonalnie wyjście RS232.

Przetwornik indukcyjnościowy może być wykonany na zakresy pomiarowe od 1,5kg, do 30kg o rozdzielczości od 3000 działek do 20000 działek odczytowych w III klasie dokładności. Przetwornik mocowany jest do podstawy i szalki pomiarowej dwoma śrubami M6 poprzez specjalną podkładkę.

Moduł wagowy typ IM wyposażony w przetwornik indukcyjnościowy IM wykonany na zakres pomiarowy podany w tabeli, służy do budowy wag elektronicznych lub układów pomiaru siły.

Obciążenie maksymalne

1,5kg, 2kg, 3kg, 6kg, 15kg, 20kg, 30kg

Obciążenie minimalne

zgodne z przepisami

Zakres tarowania

równy maksymalnemu obciążeniu

Dokładność odczytu

3000działek lub 20000działek

Temperatura pracy

+10° - +40°

Czas stabilizacji wskazań

1-2s

Klasa dokładności

III

Zasilanie

baterie AA/1,5V , akum. zasilacz 12V/100mA
