Parametry transmisji.
Prędkość
9600 b/s
8 bitów
w znaku
Brak
kontroli parzystości
1 bit
stopu
Format telegramu.
Waga
wysyła telegramy następującej postaci:
0FFh b0
b1 b2 b3 b4 b5 b6 b7
gdzie:
0FFh -
znacznik początku telegramu (1 bajt HEX)
b0..b8 -
8 bajtów ASCII
b0 -
bajt znaku wskazania
b1,b2 -
2 bajty całkowitej części wskazania w kg
b3 -
kropka dziesiętnej (2Eh)
b4..b7 -
część ułamkowa wskazania w kg
Telegramy
mogą być wysyłane na żądanie urządzenia zewnętrznego (wysłanie znaku
A )

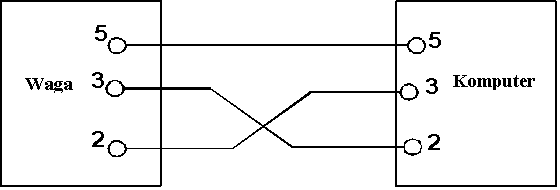

Poniżej
pokazany jest schemat połączenia wagi i komputera przez złącza 9 PIN.
